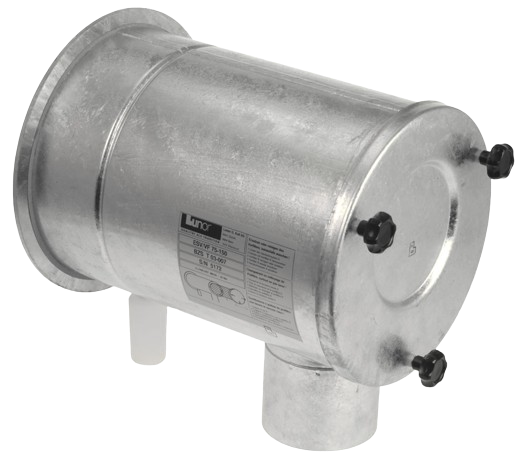

Zawór przeciwwybuchowy z filtrem wstępnym ESV/VF 75/150 / BZS-Nr. T 03-007
ESV/VF 75/150 (BZS-Nr. T 03-007) to zawór bezpieczeństwa z funkcją wyrównawczą, przeznaczony do instalacji wentylacyjnych w obiektach ochronnych CBRN. Konstrukcja z redukcją DN75/50 umożliwia integrację z przewodami o różnych średnicach, co ma istotne znaczenie w modernizacjach istniejących systemów schronowych oraz w instalacjach wielostrefowych.
Opis
W środowisku zagrożeń chemicznych, biologicznych, radiologicznych i nuklearnych kluczowe jest utrzymanie kontrolowanego nadciśnienia wewnątrz obiektu. ESV/VF 75/150 stosowany jest w:
– prywatnych schronach i pomieszczeniach typu safe room,
– wydzielonych strefach hermetycznych,
– kompaktowych systemach filtracyjnych,
– technicznych pomieszczeniach infrastruktury krytycznej,
– mobilnych modułach CBRN.
Rola operacyjna
W trybie ochronnym system wentylacyjny generuje dodatnie ciśnienie zapobiegające infiltracji skażonego powietrza. Zbyt wysoka wartość nadciśnienia może jednak prowadzić do:
– przeciążenia filtrów HEPA i węglowych,
– deformacji kanałów wentylacyjnych,
– utraty szczelności drzwi i przepustów hermetycznych.

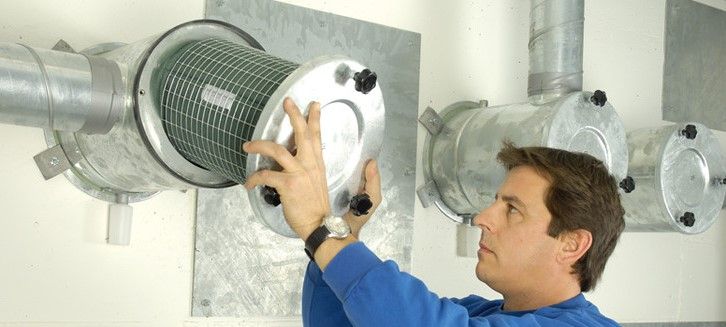

ESV/VF 75/150 działa jako zawór odciążająco-wyrównawczy. Otwiera się przy zadanym nadciśnieniu, umożliwiając kontrolowane odprowadzenie powietrza i stabilizację pracy instalacji. W wariancie VF istotne jest również łagodne wyrównywanie ciśnienia podczas przełączania trybów pracy (normalny ↔ hermetyczny), co ogranicza impulsy dynamiczne w systemie.
Charakterystyka techniczna istotna dla CBRN
– średnica nominalna DN40 – przeznaczenie do instalacji o mniejszym strumieniu powietrza,
– wysoka szczelność w stanie zamkniętym (utrzymanie nadciśnienia ochronnego),
– stabilna charakterystyka otwarcia przy niskich wartościach nadciśnienia roboczego typowych dla schronów,
– odporność mechaniczna na cykliczne obciążenia ciśnieniowe,
– możliwość montażu w ograniczonej przestrzeni technicznej.
Znaczenie w architekturze systemu ochronnego
ESV/VF 75/150 może pracować jako:
– główny zawór nadciśnieniowy w małych schronach,
– zawór sekcyjny w większych instalacjach wielostrefowych,
– element wspomagający w układach redundantnych.
W systemach CBRN prawidłowy dobór zaworu DN40 powinien uwzględniać kubaturę obiektu, wydajność zespołu filtracyjno-wentylacyjnego oraz zakładany poziom nadciśnienia ochronnego. Zawór pełni funkcję krytyczną – utrzymuje równowagę pomiędzy szczelnością obiektu a bezpieczeństwem konstrukcyjnym instalacji.
